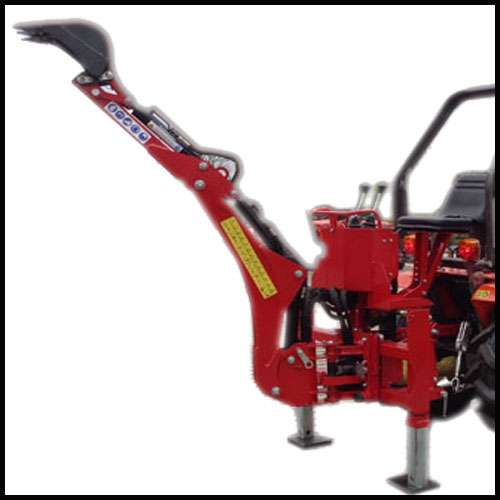

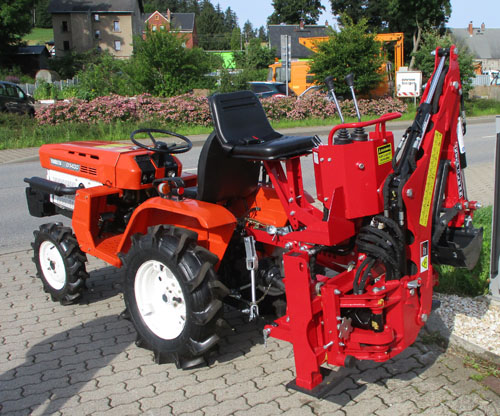

HB15S mit Seitenverschub für Traktoren
Hierbei handelt es sich um einen sehr stabilen Heckbagger - am Material wurde nicht gespart. Diese Bagger verkaufen wir seit 2008.
Der Heckbagger für Traktoren bzw. Anbaubagger für Schlepper kann universell an jeden Traktor gebaut werden.
Bagger mit manuellen Seitenverschub, Dreipunkt Bagger sind universell privat wie gewerblich einsetzbar.

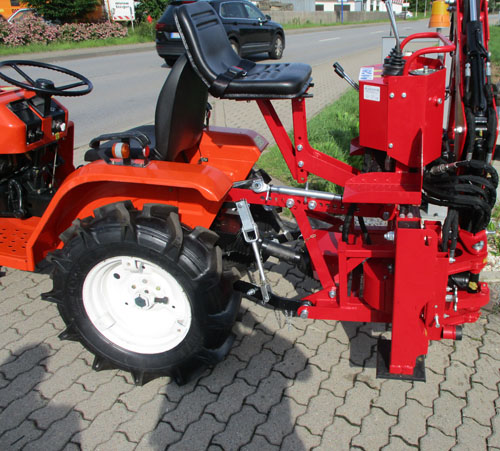

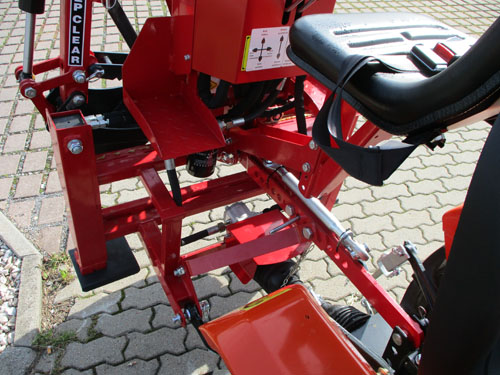

Wichtig!!! Jeder unserer Heckbagger hat eine Dreipunktversteifung (serienmäßig)!
Der Heckbagger ist somit fest mit dem Traktor verbunden.
Das heißt ein Heben oder Senken mit der Heckdreipunktaufhängung ist nicht mehr möglich.
Es würde auf Grund des Eigengewichtes des Heckbaggers und mit der weiten Ausladung nach hinten zu Schaden an der Hydraulik kommen (verbogener Unterlenker, ausgebrochener Oberlenkerhalter usw).

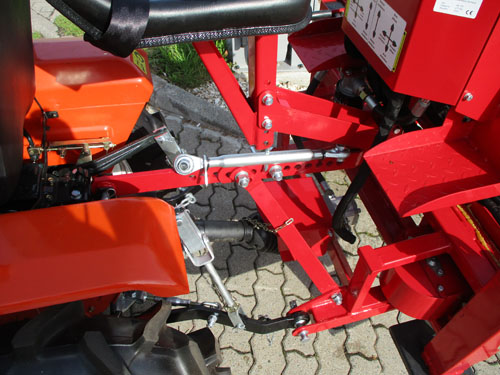

Durch die Dreipunktversteifung wird der Bagger und der Traktor zu einer kompakten Einheit.
Somit sind Vibrationen, Wackeln und Verwindungen ausgeschlossen.
Der Bagger steht stabil auf seinen hydraulisch ausfahrbaren Stützen.
Der Heckbagger ist für die Heckdreipunktaufhängung KATI ausgelegt.
Technische Daten
- Schaufellänge: 31 cm
- Schaufelbreite/Scharbereite: 30 cm
- Schaufelarm Gesamtlänge: 245 cm
- Seitenverschub 1,10m
- Antrieb des Baggers erfolgt über die Zapfwelle des Traktors
- Abmessungen in Transportposition (HxBxL): 1600 x 950 x 1700 mm
- max. Arbeitstiefe: 95 cm
- max. Arbeitsradius / Ausladung: 244 cm

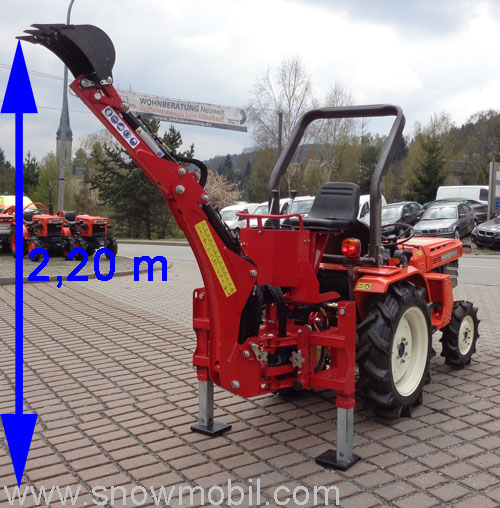

- max. Hebehöhe: 228 cm
- Drehwinkel: 180°
- Schaufelwinkel: 203 ° Öffnungswinkel
- Schaufelvolumen: 0,01 m3
- Schaufelkraft / Reißkraft: 1500 kg
- Gewicht: 270 kg
- Pumpenleistung: 40 Liter pro Minute
- Lichtes Maß der Metall-Transportbox LxBxH 120 x 90 x 150 cm
ACHTUNG!
Bitte kürzen Sie die Zapfwelle auf die entsprechende Länge ab.
Wir garantieren eine seriöse Abwicklung - Sie haben volles Rückgaberecht.

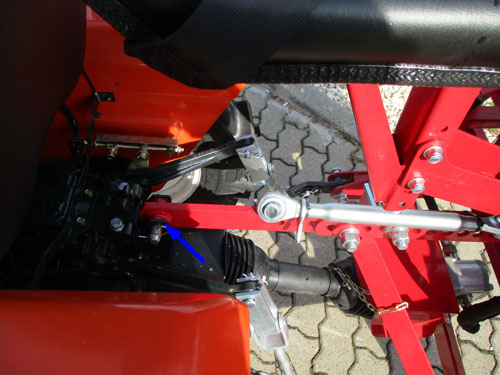

Wichtiger Hinweis!!! Zwischen Bolzen und Halter darf kein Spiel sein!
Seitenverschub 1,10m
Auf Grund der absolut stabilen Verarbeitung gewähren wir lebenslange Garantie gegen Verbiegen der beiden Baggerarme. Im Schadensfall senden wir kostenlos den betreffenden Arm zu.

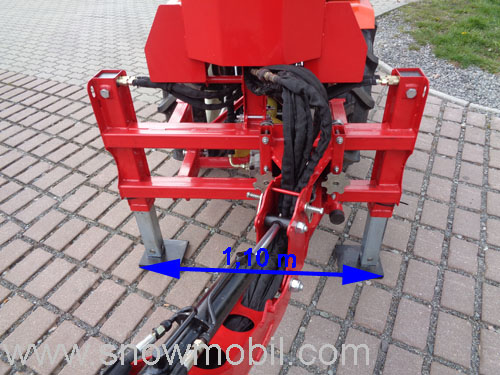

Lichtes Außenmaß Rahmen 1,10m

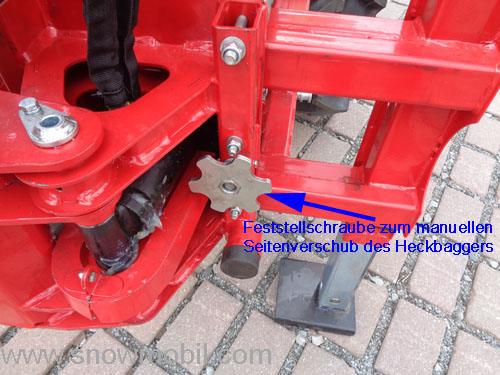

Der Baggerarm kann per Muskelkraft (Verstellschrauben offen) verschoben werden. Der Verschubweg beträgt 1,10m.
Der Seitenverschub ist gut, wenn Sie direkt an einer Hauswand einen Graben baggern müssen. Per Hand müssen die Verstellschrauben wieder festgedreht werden.
Der Antrieb des Baggers erfolgt über die Zapfwelle des Traktors. Dieser Heckbagger hat einen internen Ölkreislauf mit Öltank und Zapfwellenpumpe.
Die Zapfwellenpumpe wird durch die mitgelieferte Gelenkwelle/Zapfwelle angetrieben.
Serienmäßig ist kein Öl aufgefüllt, da aus Umweltgründen beim Transport keine solch großen Mengen an Öl in der Maschine verbleiben dürfen.
Je nach Heckbagger müssen Sie ca. 25 Liter Standardhydrauliköl 46S nachfüllen.
Die Zapfwellenpumpe wird direkt am Traktor angeschlossen.
A: 244cm B: 81cm C: 228cm

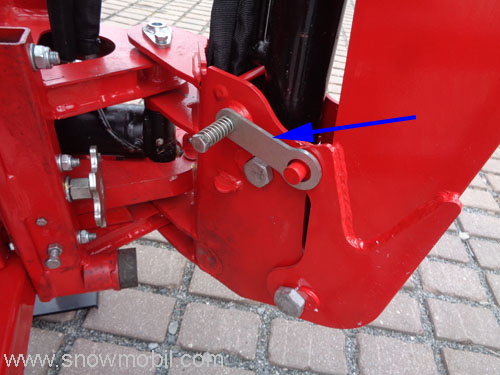

Arretierung des Baggerarms
Folgende Schaufeln sind optional erhältlich:
Für den Heckbagger HB15S sind drei Grabenschaufeln optional verfügbar. Diese besitzen die gleiche Form und unterscheiden sich lediglich in der Breite und die Anzahl der Grabezinken.
1. Prinzipielle Form
Hierbei handelt es sich um die Standardschaufel.
Diese ist am Bagger serienmäßig montiert.
2. Optionale Typen

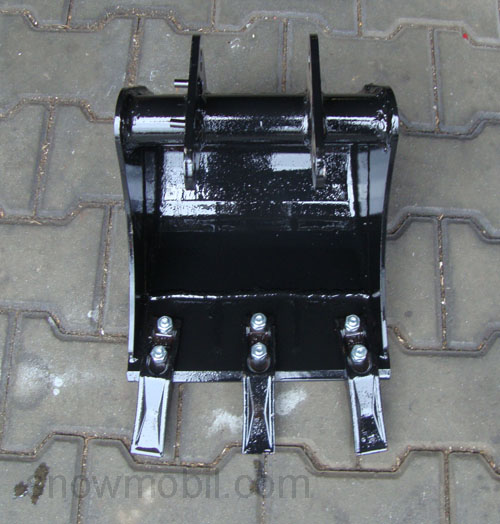

Bild 1: 3 Grabezinken - 299 Euro
( Standardschaufel - serienmäßig im Lieferumfang enthalten )

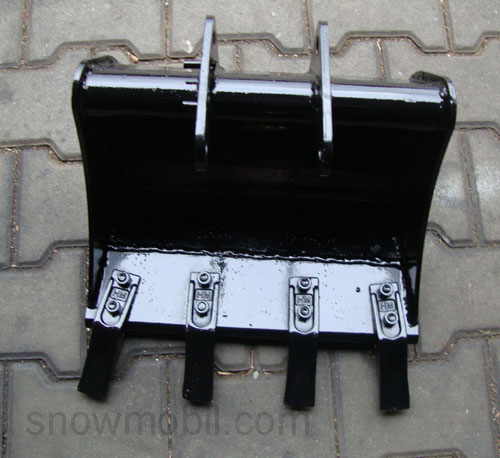

Bild 2: 4 Grabezinken - 350 Euro
Bild 3: Grabelöffel - 410 Euro
| Bild |
Anzahl der Zinken |
Scharbreite B |
Schaufelvolumen |
| 1 |
3 |
30 cm |
0,017 m3 |
| 2 |
4 |
40 cm |
0,022 m3 |
| 3 |
ohne |
60 cm |
0,040 m3 |
