Heck-Bagger HB24S mit Seitenverschub, Baggerschaufel und Holzgreifer komplett
Hierbei handelt es sich um ein Komplettpaket bestehend aus einem sehr stabilen Heckbagger HB24S mit 3-zinkiger Baggerschaufel und einem Holzgreifer mit Rotator komplett am Heckbagger montiert. Alle Hydraulikschläuche und das Steuerventil sind montiert und voll funktionsfähig.
Passt auch an unsere Heckbagger HB15, HB15S, HB20, HB22S, HB23S, HB24S, HB25S - eine preiswerte Alternative!!!
Der Heckbagger für Traktoren bzw. Anbaubagger für Schlepper kann universell an jeden Traktor gebaut werden. Bagger mit Seitenverschub, Dreipunkt Bagger sind universell privat wie gewerblich einsetzbar.
Der Heckbagger ist für die Heckdreipunktaufhängung KATI und KATII ausgelegt.
Der Antrieb des Baggers erfolgt über die Zapfwelle des Traktors. Dieser Heckbagger hat einen internen Ölkreislauf mit Öltank und Zapfwellenpumpe.
Die Zapfwellenpumpe wird durch die mitgelieferte Gelenkwelle/Zapfwelle angetrieben.
Der Antriebstraktor sollte ein Mindesteigengewicht von 1000 kg oder einen Frontlader bzw. Frontgewichte haben, da der Heckbagger selbst schon 600 kg schwer ist. Sonst stimmt das Gewichtsverhältnis nicht.
Serienmäßig ist kein Öl aufgefüllt, da aus Umweltgründen beim Transport keine solch großen Mengen an Öl in der Maschine verbleiben dürfen.
Je nach Heckbagger müssen Sie ca. 25 Liter Standardhydrauliköl 46S nachfüllen.
Wir garantieren eine seriöse Abwicklung - Sie haben volles Rückgaberecht.

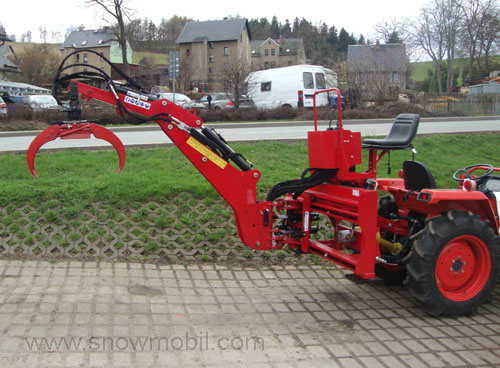

Heckbagger HB24S mit Holzgreifer:
Holzgreifer / Verladezange komplett: Rotator, Greifzange, Halter, Steuerventil und Schläuche
Die Ladezange hat ein Eigengewicht von 22 kg.
Technische Daten - Rotator
- Rotation: 360°
- max. Axialbelastung statisch: 10 KN / 2250 lbf
- max. Axialbelastung dynamisch: 5 KN / 1125 lbf
- Drehmoment bei 25 Mpa (3625psi): 450 Nm
- erforderlicher Ölfluss: 10 l/min.
- Öffnungsweite: bis 70 cm
- max. Gewichtszuladung: 1000 kg
- Eigengewicht: 10 kg
ACHTUNG!
Bitte kürzen Sie die Zapfwelle auf die entsprechende Länge ab.
Hier sehen Sie den Holzgreifer in Aktion:

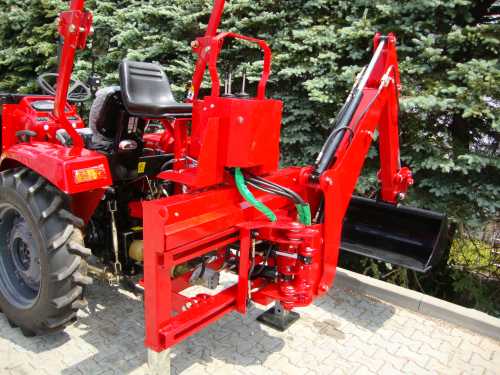

Heckbagger HB24S mit 3zinkiger Baggerschaufel:
Technische Daten
- Schaufellänge: 60 cm
- Schaufelbreite/Scharbreite: 30 cm
- Schaufelarm Gesamtlänge: 290 cm
- Antrieb des Baggers erfolgt über die Zapfwelle des Traktors
- Abmessungen in Transportposition (LxBxH): 1400 x 1000 x 1700 mm
- max. Arbeitstiefe: 195 cm
- max. Arbeitsradius: 280 cm
- max. Hebehöhe: 317 cm
- Drehwinkel: 180°
- Schaufelwinkel: 160°
- Schaufelvolumen: 0,028 m3
- Schaufelkraft: 1500 kg
- Gewicht: 670 kg
- Pumpenleistung: 40 Liter pro Minute
A: 290cm B: 195cm C: 317cm
Seitenverschub ist gut, wenn Sie direkt an einer Hauswand einen Graben baggern müssen.
Die Zapfwellenpumpe wird direkt am Traktor angeschlossen.
Sorry, den Zapfwellenschutz haben wir zur besseren Ansicht beim Fotografieren weggelassen - er ist aber serienmäßig im Lieferumfang enthalten.
Folgende Schaufeln sind optional erhältlich:
Für den Heckbagger HB24S sind fünf Grabenschaufeln optional verfügbar. Diese besitzen die gleiche Form und unterscheiden sich lediglich in der Breite und die Anzahl der Grabezinken.
1. Prinzipielle Form
Hierbei handelt es sich um die Standardschaufel. Diese ist am Bagger serienmäßig montiert.
2. Optionale Typen
Bild 1: 2 Grabezinken - 230 Euro
Bild 2: 3 Grabezinken - 299 Euro
Standardschaufel - serienmäßig im Lieferumfang enthalten
Bild 3: 4 Grabezinken - 350 Euro
Bild 4 5 Grabezinken - 400 Euro
Bild 5: Grabenlöffel - 450 Euro
Bild 6: Grabenlöffel - 400 Euro
| Bild |
Anzahl der Zinken |
Scharbreite B |
Schaufelvolumen |
| 1 |
2 |
26 cm |
0,014 m3 |
| 2 |
3 |
30 cm |
0,017 m3 |
| 3 |
4 |
40 cm |
0,022 m3 |
| 4 |
5 |
50 cm |
0,028m3 |
| 5 |
- |
90 cm
|
0,061 m3
|
| 5 |
- |
70 cm |
0,045 m3
|
